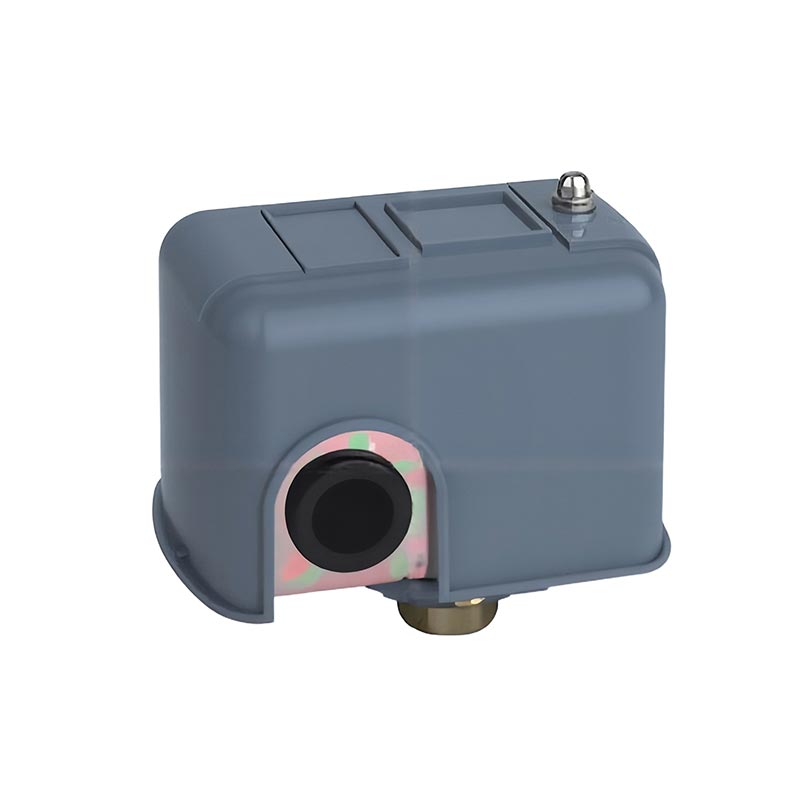

Un pressostato è uno dei componenti più fondamentali, ma spesso trascurati, nei sistemi di controllo dei fluidi e di automazione. È un dispositivo elettromeccanico o elettronico che monitora la pressione del fluido o del gas all'interno di un sistema e attiva un segnale elettrico quando la pressione raggiunge un punto di regolazione predeterminato. Che l'applicazione riguardi la fornitura di acqua, aria compressa, circuiti idraulici o macchinari industriali, i pressostati fungono da guardiani intelligenti che mantengono i sistemi operativi in modo sicuro ed efficiente. ANingbo TRUPOW Industriale Commercio Co.,Ltd., i nostri pressostati sono progettati per soddisfare le rigorose esigenze degli ambienti residenziali e industriali pesanti, costituendo una parte fondamentale della nostra gamma completaAccessori per pompegamma di prodotti.
Comprendere come funzionano i pressostati, come vengono selezionati e come si integrano in sistemi più ampi è una conoscenza essenziale per ingegneri, specialisti degli approvvigionamenti e gestori di strutture. Questa guida illustra tutto ciò che devi sapere, dal principio di funzionamento di base alle specifiche del prodotto, alle considerazioni sull'installazione e al ruolo indispensabile che i pressostati svolgonoAccessori per pompenella moderna gestione dei fluidi. La nostra fabbrica ha trascorso anni a perfezionare questi prodotti per offrire la massima affidabilità e una lunga durata in diverse applicazioni globali.
Alla base di ogni pressostato c'è un principio semplice ma elegante: la forza meccanica generata dalla pressione del fluido o del gas viene utilizzata per azionare un interruttore elettrico. Quando il fluido entra nella porta di pressione, spinge contro un elemento di rilevamento, più comunemente una membrana, un pistone o un tubo Bourdon. Man mano che la pressione aumenta, l'elemento sensibile si flette fino a raggiungere la soglia di forza impostata da un meccanismo a molla interno. A quel punto, il movimento fa scattare una serie di contatti elettrici, aprendo o chiudendo un circuito a seconda della configurazione dell'interruttore.
Questa uscita elettrica binaria, un circuito aperto o un circuito chiuso, viene quindi utilizzata per attivare azioni a valle. In un sistema di pompaggio dell'acqua residenziale, ad esempio, un aumento della pressione causato dalla pressurizzazione del serbatoio fa sì che l'interruttore interrompa l'alimentazione al motore della pompa, impedendo la sovrapressurizzazione. Quando la pressione diminuisce man mano che si consuma acqua, la molla riporta i contatti allo stato originale e la pompa si riavvia. Questo ciclo automatico si ripete migliaia di volte nel corso della vita utile del prodotto, rendendo la robustezza meccanica un requisito non negoziabile.
La nostra fabbrica costruisce il diaframma di rilevamento con materiali scelti appositamente per la compatibilità con il mezzo target. Le opzioni includono:
I contatti elettrici sono generalmente valutati in base alla loro capacità di carico e alla durata del ciclo di commutazione. I contatti placcati in oro vengono utilizzati nei circuiti di segnale a bassa corrente dove la resistenza all'ossidazione è fondamentale, mentre i contatti in lega d'argento vengono scelti per i circuiti di controllo del motore a corrente più elevata. La disposizione dei contatti, normalmente aperti (NO), normalmente chiusi (NC) o in commutazione (CO), deve corrispondere alla logica di controllo del sistema di destinazione.
Pressostati moderni daTRUPOW incorporano inoltre alloggiamenti sigillati con grado di protezione IP65 o IP67, garantendo che umidità, polvere e contaminanti industriali non possano compromettere i componenti interni. Questa attenzione alla tutela dell'ambiente è ciò che distingue un componente industriale di lunga durata da un prodotto che si guasta prematuramente in condizioni di campo impegnative.
I pressostati non sono un prodotto adatto a tutti. L'industria ha sviluppato diversi design distinti, ciascuno ottimizzato per specifici intervalli di pressione, tipi di media e ambienti applicativi. Sapere quale tipologia è adatta al tuo sistema è il primo passo verso un'installazione affidabile.
Queste sono le varietà tradizionali e più utilizzate. Un elemento di rilevamento meccanico aziona direttamente un interruttore elettrico a scatto. Sono robusti, economici e adatti ad un'ampia gamma di applicazioni industriali e commerciali. NostroAccessori per pompecomprende pressostati elettromeccanici progettati per campi di pressione da 0,5 bar fino a 25 bar.
Questi dispositivi utilizzano un sensore di pressione piezoelettrico o ceramico combinato con un circuito integrato per rilevare le variazioni di pressione e generare un segnale di commutazione elettronico. Offrono precisione superiore, assenza di parti mobili e sono ideali per applicazioni in cui la ripetibilità della commutazione e una lunga durata in caso di cicli frequenti sono fondamentali.
Invece di misurare la pressione assoluta o relativa, i pressostati differenziali rispondono alla differenza di pressione tra due punti in un sistema. Sono ampiamente utilizzati nel monitoraggio dei filtri, nel rilevamento del flusso e nelle applicazioni HVAC in cui un differenziale di pressione in aumento segnala un filtro bloccato o un percorso del flusso limitato.
Progettati per funzionare al di sotto della pressione atmosferica, i vacuostati vengono utilizzati nei sistemi di aspirazione, nelle apparecchiature per il confezionamento sottovuoto e nei dispositivi medici. Richiedono un elemento sensibile in grado di rispondere con precisione alle pressioni relative negative senza guasti meccanici.
La tabella seguente riassume le caratteristiche principali di ciascuna tipologia:
| Tipo | Metodo di rilevamento | Intervallo di pressione tipico | Migliore applicazione | Vantaggio chiave |
| Elettromeccanico | Membrana/pistone | 0,5 - 25 bar | Pompe, compressori, HVAC | Basso costo, alta affidabilità |
| Elettronico/Stato solido | Sensore piezoelettrico | 0,1 - 600 bar | Controllo industriale di precisione | Elevata ripetibilità, nessuna usura |
| Differenziale | Diaframma a doppia porta | Differenziale 0 - 10 bar | Monitoraggio del filtro, rilevamento del flusso | Misura la differenza di pressione |
| Vuoto | Capsula/Soffietto | da -1 a 0 bar | Sistemi di aspirazione, confezionamento | Funziona sotto l'atmosfera |
Quando si valutano i pressostati per l'approvvigionamento o la progettazione del sistema, la scheda tecnica del prodotto racconta solo una parte della storia. Comprendere il significato concreto di ciascuna specifica e il suo impatto sulle prestazioni del sistema è ciò che distingue una decisione informata da un errore costoso. Di seguito sono riportati i parametri più critici da valutare, insieme a indicazioni su quali valori cercare nelle diverse applicazioni.
Il set point è il valore di pressione al quale interviene l'interruttore. Il differenziale (chiamato anche isteresi) è la differenza tra le pressioni di inserimento e di disinserimento. Un differenziale correttamente configurato impedisce cicli di commutazione rapidi (cicli brevi) che possono danneggiare i motori delle pompe e ridurre la durata dei componenti.
Espressi come tensione e corrente massime, i contatti possono commutare in sicurezza. I carichi del motore richiedono una potenza nominale maggiore rispetto ai carichi resistivi a causa della corrente di spunto. Declassare sempre i contatti almeno del 20% quando si commutano carichi induttivi come contattori di motori o elettrovalvole.
Definisce la resistenza alle particelle solide e all'acqua. IP65 è adatto alla maggior parte degli ambienti industriali. IP67 o IP68 è richiesto per installazioni sommerse o esterne esposte a pioggia e lavaggi.
La nostra tabella completa delle specifiche del prodotto per lo standardAccessori per pompeserie di pressostati daNingbo TRUPOW Industriale Commercio Co.,Ltd.è fornito di seguito:
| Parametro | Specifica |
| Intervallo di pressione (regolabile) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (a seconda del modello) |
| Punto di impostazione predefinito di fabbrica | Accensione: 1,4 bar / Spegnimento: 2,8 bar (modello standard) |
| Gamma differenziale | 0,5 - 3,5 bar (regolabile tramite molla secondaria) |
| Valutazione elettrica | 16 A/250 V CA; 10 A/380 V CA |
| Configurazione dei contatti | 1NO + 1NC (SPDT) |
| Materiale della membrana | Norma NBR; EPDM/SS opzionale |
| Materiale dell'alloggiamento | Nylon PA66 caricato con vetro; zinco pressofuso opzionale |
| Connessione al porto | 1/4 pollici BSP o NPT maschio (altre dimensioni su richiesta) |
| Protezione dall'ingresso | Norma IP44; IP65 opzionale |
| Temperatura operativa | Da -10 gradi C a +60 gradi C |
| Temperatura dei mezzi | Massimo +70 gradi C |
| Vita meccanica | Maggiore di 500.000 cicli di commutazione |
| Certificazioni | CE, RoHS, NSF/ANSI 61 (modelli per acqua potabile) |
| Peso | ca. 185 g |
La versatilità del pressostato è uno dei motivi per cui è diventato un componente standard in così tanti settori. Dalla più piccola pompa di aumento pressione per acqua domestica al banco di compressori industriali multistadio, questi dispositivi svolgono un ruolo fondamentale nella gestione automatizzata della pressione. Le nostre forniture di fabbricaAccessori per pompecompresi pressostati per clienti in più di 40 paesi, dandoci una visione approfondita della più ampia gamma possibile di applicazioni del mondo reale.
Questa è l'applicazione più diffusa a livello globale. I pressostati controllano l'avvio e l'arresto dei motori delle pompe dell'acqua in ambienti residenziali, commerciali e agricoli. Se configurati correttamente, mantengono una pressione dell'acqua costante all'interno del sistema di distribuzione senza richiedere un intervento manuale costante. I requisiti chiave per questa applicazione includono:
I compressori d'aria si affidano a pressostati per far scorrere il motore del compressore tra uno stato carico e uno scarico, mantenendo il serbatoio di raccolta entro una banda di pressione definita. I contatti a ciclo di vita elevato sono essenziali in questo caso perché i compressori nelle officine o negli impianti di produzione affollati possono eseguire cicli di decine di volte all'ora.
Nei sistemi idraulici, i pressostati vengono utilizzati per segnalare quando un circuito ha raggiunto la pressione operativa target, attivando la fase successiva in una sequenza automatizzata. Fungono inoltre da interblocchi di sicurezza, spegnendo la centralina idraulica se la pressione scende al di sotto di una soglia minima che potrebbe indicare una perdita o un guasto della pompa.
Sia gli interruttori di alta che quelli di bassa pressione proteggono i circuiti refrigeranti dal funzionamento al di fuori dei limiti di pressione di sicurezza. Un pressostato di alta pressione fa scattare il compressore se la pressione di scarico supera un massimo di sicurezza, mentre un pressostato di bassa pressione impedisce il funzionamento quando la carica di refrigerante è insufficiente.
I pressostati nei sistemi antincendio rilevano un calo della pressione del sistema causato dall'attivazione di una testa sprinkler, attivando un segnale di allarme e avviando le pompe antincendio jockey o principali. L'affidabilità e la velocità di risposta sono assolutamente fondamentali in questa applicazione per la sicurezza della vita.
La scelta di un pressostato non è semplicemente una questione di adattamento al campo di pressione. Un processo di selezione sistematico considera i mezzi, il carico elettrico, l'ambiente, la precisione richiesta e il costo totale di proprietà per tutta la vita utile del prodotto. La seguente lista di controllo rappresenta la metodologia adottata dal nostro team di ingegneriNingbo TRUPOW Industriale Commercio Co.,Ltd.consiglia ai clienti quando specificano pressostati per nuove installazioni o sostituzioni.
La tabella seguente fornisce una guida di riferimento rapido che associa le applicazioni comuni ai parametri del prodotto consigliati:
| Applicazione | Intervallo di pressione consigliato | Valutazione dei contatti | Grado di protezione IP | Materiale della membrana |
| Pompa dell'acqua domestica | 1 - 10 bar | 16 A/250 V CA | IP44 | EPDM (acqua potabile) |
| Compressore d'aria industriale | 4 - 16 bar | 16 A/250 V CA | IP65 | NBR |
| Centralina idraulica | 10-250 bar | 10 A/250 V CA | IP65 | Acciaio inossidabile |
| Circuito di refrigerazione | 0 - 30 bar | 8 A/250 V CA | IP44 | NBR |
| Lavorazione chimica | 0 - 25 bar | 6A/250VCA | IP67 | Rivestito in PTFE |
Anche il pressostato della migliore qualità avrà prestazioni inferiori o si guasterà prematuramente se installato in modo errato. Le pratiche di installazione influiscono direttamente sulla precisione della misurazione, sulla ripetibilità della commutazione e sulla longevità dei componenti. La seguente guida è tratta dalle istruzioni di installazione fornite con tuttiAccessori per pompeprodotti dalla nostra fabbrica e riflette i problemi più comuni riscontrati sul campo.
La maggior parte dei pressostati elettromeccanici sono dotati di due meccanismi a molla regolabili: una molla grande che controlla il punto di intervento (alto) e una molla più piccola che controlla il differenziale. La regolazione deve essere eseguita con il sistema pressurizzato e un manometro calibrato installato vicino alla porta dell'interruttore. Aumentare la grande tensione della molla per alzare il punto di interruzione; aumentare la piccola tensione della molla per ampliare il differenziale. Verificare sempre i set point finali attraverso almeno tre cicli on-off completi prima di lasciare l'installazione.
Q1: Qual è la differenza tra un pressostato e un sensore di pressione?
Un pressostato fornisce un'uscita elettrica discreta, attiva o disattivata, quando la pressione supera un punto di regolazione definito. Non comunica il valore effettivo della pressione a un controller. Un sensore di pressione (chiamato anche trasduttore di pressione) genera un segnale analogico o digitale continuo proporzionale alla pressione misurata, consentendo a un PLC o a un sistema di controllo di monitorare la pressione in tempo reale e prendere decisioni di controllo proporzionale. I pressostati vengono utilizzati laddove il semplice controllo on-off è sufficiente ed economico. I sensori di pressione vengono utilizzati laddove è richiesto il monitoraggio continuo, la registrazione dei dati o il controllo proporzionale. In molti sistemi moderni, entrambi i dispositivi funzionano insieme: un sensore di pressione fornisce monitoraggio e feedback, mentre un pressostato dedicato fornisce un interblocco di sicurezza cablato indipendente dal software del sistema di controllo.
Q2: Perché il mio pressostato continua ad accendersi e spegnersi rapidamente?
I cicli on-off rapidi, comunemente chiamati cicli brevi, sono quasi sempre causati da una delle tre condizioni: un'impostazione differenziale di pressione insufficiente, un serbatoio a pressione saturo d'acqua o una perdita nel sistema. Se la differenza tra i punti di intervento e di arresto è troppo stretta, anche piccole fluttuazioni naturali della pressione faranno scattare ripetutamente l'interruttore. Un serbatoio a pressione saturo d'acqua (dove la precarica dell'aria è andata perduta) significa che il serbatoio non fornisce quasi alcun buffer di pressione, causando un'oscillazione drammatica della pressione ad ogni avvio o arresto della pompa. Una perdita nel sistema significa che la pressione scende continuamente dopo l'arresto della pompa, innescando un riavvio immediato. Effettuare la diagnosi controllando innanzitutto la precarica dell'aria del serbatoio a pressione con un manometro quando il sistema è depressurizzato. Se la precarica è corretta aumentare leggermente il differenziale dell'interruttore. Se i cicli brevi persistono, eseguire un test di tenuta sistematico su tutte le connessioni e i componenti.
Q3: Come posso regolare la pressione di attivazione e disattivazione su un pressostato di pompa standard?
Su un pressostato di pompa elettromeccanica standard, la pressione di interruzione (alta) viene regolata utilizzando il dado a molla grande situato sotto il coperchio dell'interruttore e il differenziale (lo spazio tra attivazione e disattivazione) viene regolato utilizzando il dado a molla più piccolo. Ruotando il dado grande in senso orario si aumentano contemporaneamente sia la pressione di attivazione che quella di disattivazione, mantenendo il differenziale esistente. Ruotando il dado piccolo in senso orario si allarga il differenziale abbassando la pressione di inserimento lasciando invariata la pressione di spegnimento. Effettuare sempre le regolazioni con piccoli incrementi, un mezzo giro alla volta, e consentire al sistema di completare un ciclo completo prima di valutare il risultato. Un manometro calibrato installato all'uscita della pompa è essenziale per una regolazione accurata. Registrare le impostazioni finali nel registro di manutenzione del sistema. Fare riferimento al foglio di istruzioni specifico del prodotto fornito con tutti gli accessori per pompe di Ningbo TRUPOW Industrial Trade Co.,Ltd. per procedure di aggiustamento specifiche del modello.
D4: Cosa causa il guasto di un pressostato e come posso prolungarne la durata?
Le cause più comuni di guasto del pressostato sono l'usura dei contatti dovuta a cicli di commutazione eccessivi, l'affaticamento del diaframma o l'attacco chimico da parte di mezzi incompatibili, l'ingresso di umidità nell'alloggiamento elettrico e danni meccanici dovuti a eventi di sovrapressione o colpi d'ariete. La durata utile può essere prolungata attraverso diverse misure pratiche: installare un ammortizzatore del colpo d'ariete a monte dell'interruttore per assorbire i picchi di pressione; montare un filtro in linea per proteggere la porta di rilevamento dalla contaminazione da particolato; verificare che il grado IP dello switch sia appropriato per l'ambiente di installazione; utilizzare un contattore o un relè per isolare i contatti dell'interruttore da carichi induttivi pesanti anziché commutare direttamente i circuiti del motore; e programmare l'ispezione annuale delle condizioni dei contatti e dell'integrità del diaframma come parte di un programma di manutenzione preventiva. La nostra fabbrica progetta i pressostati degli accessori per pompe con diaframmi rinforzati e contatti in lega d'argento appositamente per massimizzare il tempo medio tra i guasti nelle applicazioni impegnative a servizio continuo.
Q5: È possibile utilizzare un pressostato con fluidi diversi dall'acqua, come olio o prodotti chimici?
Sì, i pressostati possono essere utilizzati con un'ampia gamma di fluidi, ma i materiali a contatto con il fluido devono essere attentamente adattati alle proprietà chimiche, alla temperatura e alla viscosità del fluido. Per le applicazioni con olio idraulico, sono generalmente adatte le membrane in NBR e le parti a contatto con il fluido in ottone o acciaio inossidabile. Per sostanze chimiche aggressive come acidi, alcali o solventi, una membrana rivestita in PTFE combinata con componenti a contatto con il fluido in acciaio inossidabile offre la migliore resistenza. Per le applicazioni con vapore, è necessario un elemento di rilevamento del tipo a pistone con guarnizioni per alte temperature e un circuito a sifone (pigtail) deve essere installato tra la linea del vapore e la porta dell'interruttore per proteggere l'elemento di rilevamento dal contatto diretto con il vapore. Consultare sempre la tabella di compatibilità dei fluidi nella scheda tecnica del prodotto prima di specificare un pressostato per applicazioni non idriche. Ningbo TRUPOW Industriale Commercio Co.,Ltd. offre supporto per la consulenza sui materiali per aiutare i clienti a identificare la corretta combinazione di materiali del diaframma e dell'alloggiamento per i loro fluidi specifici e condizioni operative.
Un pressostato è molto più di un semplice dispositivo on-off. È l'intelligenza automatizzata che mantiene pompe, compressori e sistemi idraulici funzionanti in modo sicuro ed efficiente senza una costante supervisione umana. Selezionare il giusto pressostato, installarlo correttamente e mantenerlo in modo proattivo sono i tre pilastri di una prestazione affidabile del sistema. Dal materiale del diaframma al grado di contatto, ogni specifica è importante e la comprensione di tali specifiche è ciò che consente a ingegneri e gestori di strutture di prendere decisioni sicure in materia di approvvigionamento.
In qualità di produttore con una profonda esperienza inAccessori per pompe, Ningbo TRUPOW Industriale Commercio Co.,Ltd.riunisce l'ingegneria dei materiali, l'ingegneria elettrica e la conoscenza delle applicazioni per produrre pressostati che funzionano in modo coerente in tutta la gamma di ambienti industriali e residenziali globali. I nostri prodotti sono testati secondo standard internazionali, supportati da documentazione completa e supportati da un team tecnico reattivo pronto ad assistere con domande specifiche sull'applicazione.
Che tu stia specificando un pressostato per una nuova installazione, sostituendo un'unità guasta o cercando di passare a un prodotto più affidabile, la nostra fabbrica ha la gamma di prodotti e la conoscenza dell'applicazione per supportarti in ogni fase del processo. NostroAccessori per pompeIl catalogo copre modelli standard per le applicazioni più comuni nonché soluzioni personalizzate per condizioni operative impegnative o insolite.
